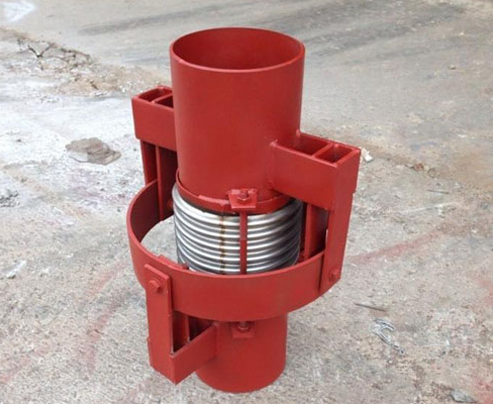

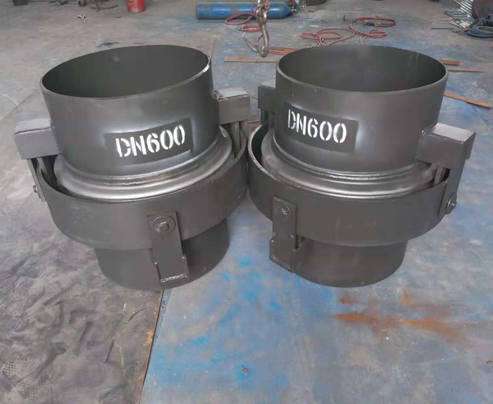

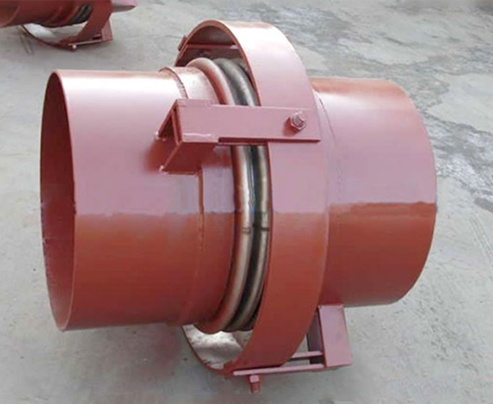

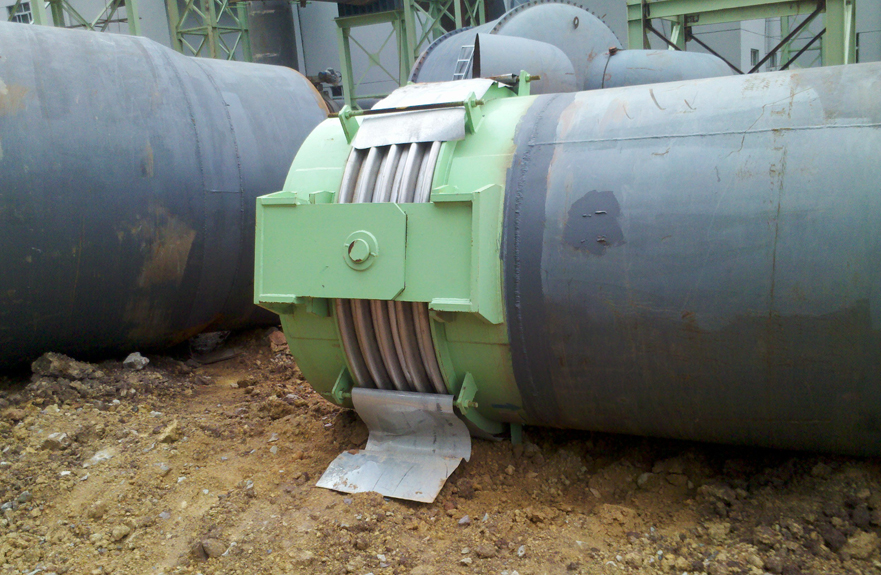

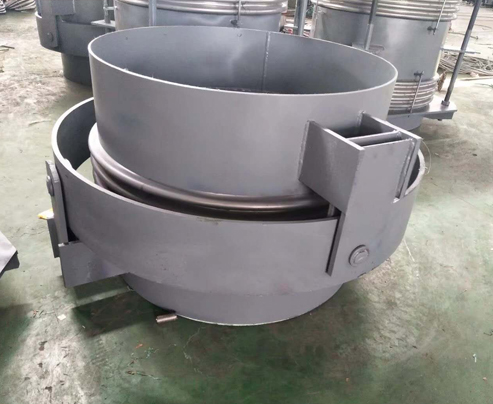

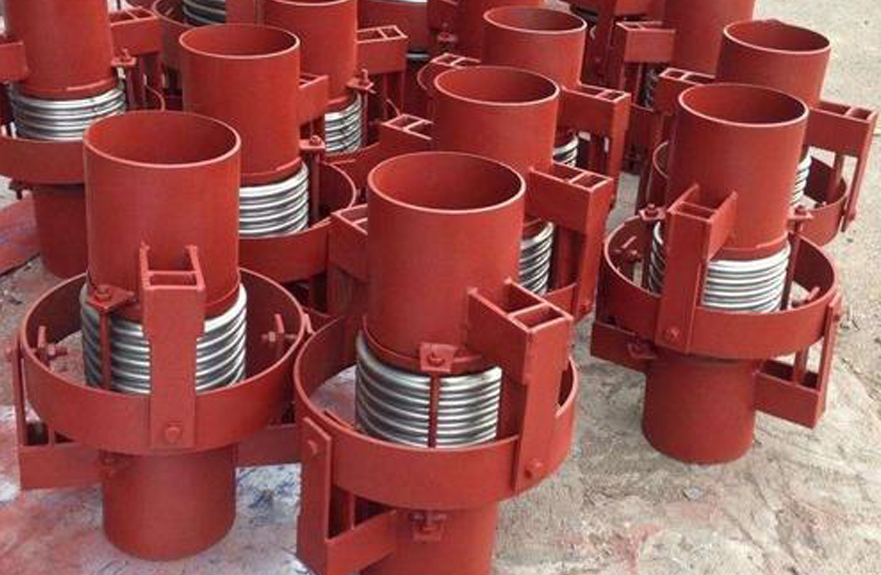

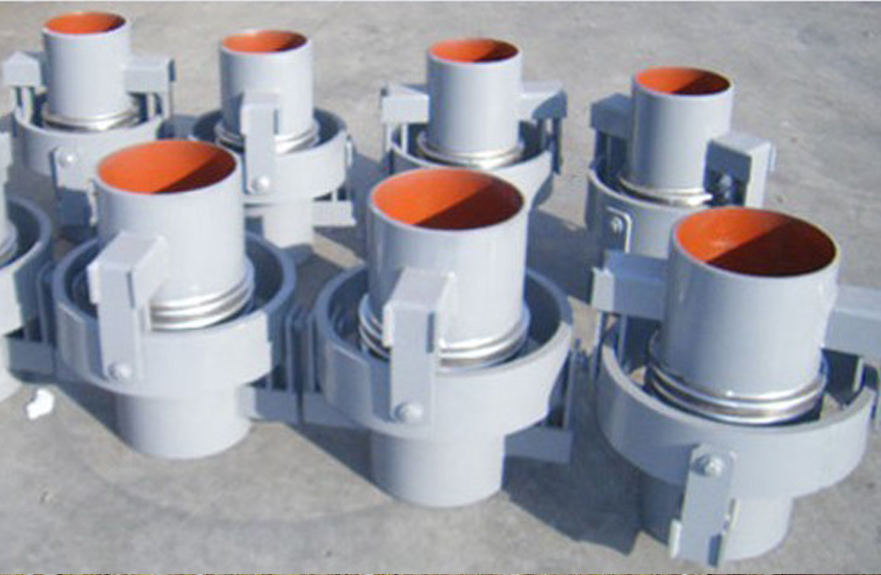

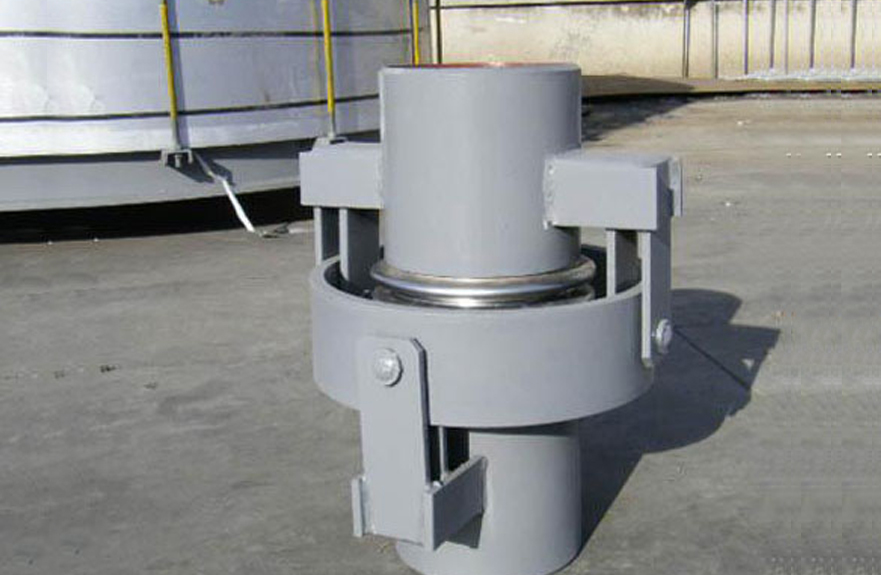

產品別名：單式萬向波紋膨脹節
公稱通經：DN65mm-DN3000mm
工作壓力：0.1～2.5Mpa ?
工作溫度：-20℃～+400℃
主要材質：不銹鋼、碳鋼
補償方式：吸收任意平面的角位移。
連接方式：法蘭式/焊接式
適用介質：冶金、石油、化工、煤氣、天然氣管道有機溶劑
鉸鏈波紋補償器是由接管、波紋管及與接管相連的一對鉸鏈構成。補償器的鉸鏈具有承受內壓推力的能力。
鉸鏈波紋補償器安裝使用注意事項
1.不銹鋼波紋補償器兩個或三個配套使用
2.安裝時不銹鋼補償器的鉸鏈轉動平面必須與位移平面一致。
鉸鏈型波紋管補償器性能特點：br/>單式鉸鏈型波紋補償器通過其角度的變化來吸收管線、輸送通道或容器等沿其軸向方向因熱膨脹或收縮所引起的角向位移。通常兩件或三件組合使用，補償量與兩件產品間距離成正比，其優點是體積小，重量輕，產品壓力推力由鉸鏈構件承受, 角向鉸鏈波紋補償器可以補償管線在任意方向的角位移。
作用：
1.補償吸收管道軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量
| 萬向鉸鏈補償器：設計壓力Pd=0.25Mpa（2.5kgf/cm²）疲勞壽命（N)=1000次 | ||||||||
| 公稱通徑 DN |
型號 | 角位移Øo度 | 剛度K。 N×m/度 |
外徑D mm |
端管尺寸直徑d。×壁厚S | 最大橫向尺寸 H mm |
總長度 L mm |
|
| 65 | 0.6SHWJ65×4J/F | ±4 | 4 | 94 | φ73×4 | 175 | 440 | |
| 80 | 0.6SHWJ80×4J/F | ±4 | 4 | 114 | φ89×4 | 191 | 460 | |
| 100 | 0.6SHWJ100×4J/F | ±4 | 6 | 140 | φ108×4 | 250 | 454 | |
| 125 | 0.6SHWJ125×4J/F | ±4 | 6 | 170 | φ133×4 | 285 | 612 | |
| 150 | 0.6SHWJ150×4J/F | ±4 | 10 | 203 | φ159×4.5 | 330 | 634 | |
| 200 | 0.6SHWJ200×4J/F | ±2.5 | 27 | 275 | φ219×6 | 400 | 648 | |
| 250 | 0.6SHWJ250×2J/F | ±2.5 | 51 | 353 | φ273×8 | 475 | 662 | |
| 300 | 0.6SHWJ300×2J/F | ±2.5 | 68 | 405 | φ325×8 | 535 | 700 | |
| 350 | 0.6SHWJ350×2J/F | ±4 | 148 | 451 | φ377×10 | 612 | 810 | |
| 400 | 0.6SHWJ400×2J/F | ±3.5 | 130 | 495 | φ426×10 | 660 | 810 | |
| 450 | 0.6SHWJ450×2J/F | ±3 | 210 | 546 | φ478×10 | 726 | 800 | |
| 500 | 0.6SHWJ500×2J/F | ±3 | 238 | 603 | φ529×10 | 796 | 800 | |
| 600 | 0.6SHWJ600×2J/F | ±2.5 | 376 | 726 | φ630×10 | 924 | 920 | |
| 700 | 0.6SHWJ700×2J/F | ±2.5 | 570 | 830 | φ720×10 | 1024 | 920 | |
| 800 | 0.6SHWJ800×2J/F | ±2 | 712 | 916 | φ820×10 | 1124 | 920 | |
| 900 | 0.6SHWJ900×2J/F | ±2 | 1080 | 1050 | φ920×10 | 1250 | 946 | |
| 1000 | 0.6SHWJ1000×2J/F | ±2 | 1434 | 1136 | φ1020×10 | 1370 | 940 | |
